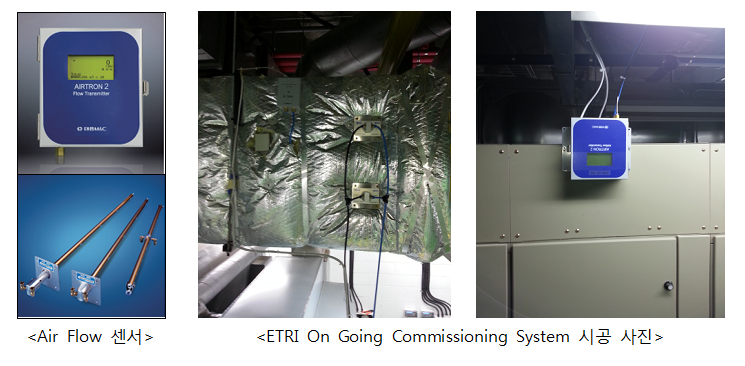

AirFlow센서 조회 558

옵션표

본문

BEMS/Green Building에 사용하는 다양한 에너지 사용량을 모니터링하기 위해 공조기의 풍속과 공기 흐름양을 측정하기 위해 관 내부의 평균 속도로 흐르는 지점에 도달할 수 있도록 제작함

풍속센서를 Smart DDC에 연결하면 ID, 위치, 시간, 풍속/풍량 정보 등을 서버에서 사용자가 지정한 시간 즉 5~60초, 1~60분 단위로 데이터를 전송함으로써 실시간으로 공조기의 변화를 모니터링, 분석, 제어(는 선택 사양 임)할 수 있음

안전성 및 직선성이 우수하며, 빌딩 및 각종 산업플랜트의 공조설비 Airflow 측정에 최적인 제품

Auto-Zeroing 기능이 내장되어 주기적으로 자동조정이 되므로, 별도의 재조정이 필요치 않으며, 오작동 자가진단 기능 내장으로 신뢰성이 우수한 제품임

옵션으로 풍량적산(Totalizer)이 가능하고, LCD에 값 표시 및 Pulse나 RS-485 통신으로 데이터 제공

측정값의 단위, 선택메뉴 및 데이터 등 각종 파라미터를 내장한 버튼으로 사용자가 쉽게 조작이 가능하며 LCD Display는 Airflow, Velocity, Totalized Volume의 실시간 측정값과 운전상태(%) 표현

센서, Smart DDC, dB, Web Server를 통합한 GSBMS(Green Smart Building Management System)을 최적으로 구축할 수 있도록 제작한 시스템으로 효율적인 모니터링 및 신뢰성 향상에 기여






- 공급 전원 : 24VAC/DC

- 신호 출력 : 4 ~ 20mA DC, 통신 : Pulse, RS-485,

- 표시 항목 : 공기량(Airflow)/(CMH), 공기속도(유속, Velocity) (m/s),

- 정확도 : 0.5%,

- 측벙 범위 : 0~6 to 0~50m/s 유(공기)속 범위

- 크기 : 180(L) x 200(W) x 73(H) mm

- 유속측정 프루브 / 공조기(AHU) 덕트 또는 관의 크기에 따라 제작함

- 최적의 공기(유)속도을 모니터링하기 위해서는 설치 위치의 덕트/관의 크기에 따라 Housing과 프루 브의 크기를 결정하고, 제작함. 동일 위치라 할지라도 프로브 길이에 따라 측정한 유속 달라짐
