BEMS/Green Building에서 사용하는 다양한 모터, 펌프, 각종 설비 등의 고장진단 예측 및 성능과 에너지 효율 등을 실시간으로 모니터링하기 위하여 진동 모니터링은 시 최적의 제품임

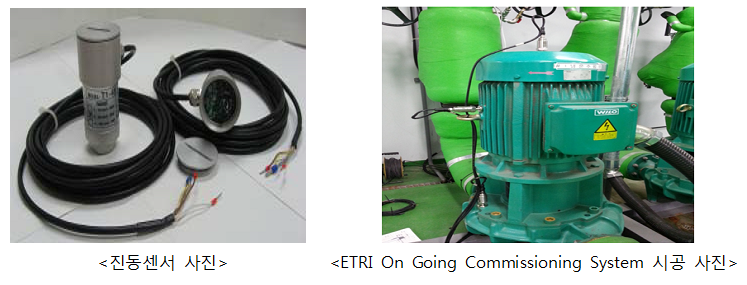

진동을 측정하기 위해서는 진동 발생하는(샤프트, 베어링, Rotor 등) 지점(부위)에 설치할 수 있도록 전용 Housing과 거치대(Option)를 제작하여 설치하여야함(Option)

진동센서를 Smart DDC에 연결하면 ID, 위치, 시간, 진동 정보 등을 서버에서 사용자가 지정한 시간 즉 5~60초, 1~60분 단위로 데이터를 전송함으로써 실시간으로 모터, 펌프의 진동변화를 모니터링, 분석, 제어(는 선택 사양 임)할 수 있음

전용 Smart DDC와 System과 통신으로 연동함으로 Noise, Impedance 변화 등에 내성이 강함

센서, Smart DDC, dB, Web Server, GSBMS(Green Smart Building Management System)을 최적으로 구축할 수 있도록 제작한 시스템으로 모니터링 효율 및 신뢰성 향상의 기반이 됨

다양한 파장과 형태를 갖는 진동을 측정 및 탐지하기 위해 신뢰성 있는 제품으로 고안되었다.

국제 기준에 의해 규정된 진동 속도(mm/s)로 측정, IEC 801 기준에 적합한 전기적인 테스트






 - Smart DDC, dB, GSBMS, Green Building 시스템과 연동하여 진동 수집, 전송, 분석 및 제어 가능

- 시스템 통합 시 : dB, GSBMS, Energy Management System, Matlab(Option) 등과 연동 가능

- Local Server에 GSBMS 설치 시 : Smart, 시나리오, 단순 제어 기능 지원(Option)

- Network 연동 시 : Web Server 기능 지원(Option)


측정 형태 : ISO 2594 기준에 의한 진동(Vibration Speed) 속도

주파수 : 10 ~ 700 Hz (600 ~ 42,000 rpm)

전원 공급 : 15 ˜ 30VDC,

측정 기준 범위 : 0 ~ 10 mm/s, 0 ~ 30 mm/s, 0 ~ 100 mm/s

작동 온도 : -40°C ~ + 85 °C, 저장 온도 : -55°C ~ + 85 °C,

외부 케이싱 상태 : 알루미늄/스테인레스

최적의 진동 모니터링을 위해 설치 위치에 따라 Housing과 거치대 제작하여 설치(선택 사양_

열악한 실내/외 장소에 적합한 방수 SUS Flexible 및 Shield Wire 사용
