압력 센서(배관용) 조회 559

옵션표

본문

BEMS/Green Building에서 사용하는 압력 (및 유량을) 정확히 모니터링 하여 설비의 고장진단 및 에너지 사용량과 설비의 효율 분석을 위해 배관, 덕트 등의 측정 지점에 적합한 형태로 제작함

압력센서를 Smart DDC에 연결하면 ID, 위치, 시간, 온도 정보 등을 서버에서 사용자가 지정한 시간 즉 5~60초, 1~60분 단위로 데이터를 전송함으로써 실시간으로 압력 변화를 모니터링, 분석, 제어 가능

압력트랜스미터는 게이지압 또는 절대압을 측정하며 물, 기름, 가스 등의 압력 정밀측정 등에 적용

고온에서 사용 가능하며 압력값은 Analog 신호로 제공하고, 세라믹센서를 내장하여 내구성이 강하고 소형이므로 설치가 용이함

전용 Smart DDC System과 통신으로 연동함으로 Noise, Impedance 변화 등에 내성이 강함

다양한 센서, 미터, Smart DDC, dB, Web Server, GSBMS(Management Software)를 통합적으로 공급함으로써 Passive House, BEMS, Green Smart Building, FEMS, EMS 시스템 구축과 모니터링, 분석, Commissioning 그리고 제어 시 가장 효율적이고 선도적이며 신뢰성 높은 시스템








 - 크기 : 137(L) x 81(W)mm, - Connections : 3/8" NPT, 1/2" Cable

- 사이폰 관 : 3/8“ 22(L) x 25.4(W)

- 최적의 압력 모니터링을 위해 설치 위치에 따라 Housing을 최적화 하여야 함

- 실외 설치 장소에 적합한 방수 SUS Housing 및 SUS Flexible STP Wire 사용함


입력 전압 : DC 24VC(18~30V), 2)

정확도 : ±1% FS, 3) / 안정도 : 0.5% FS/year

비선형성 : ±0.25% FS / 히스테리시스 : 0.5% FS,

측정범위 : 0 ~ 10kgf/cm2

출력 신호 : 0.5% FS/year, 4-20mA, 800Ω max

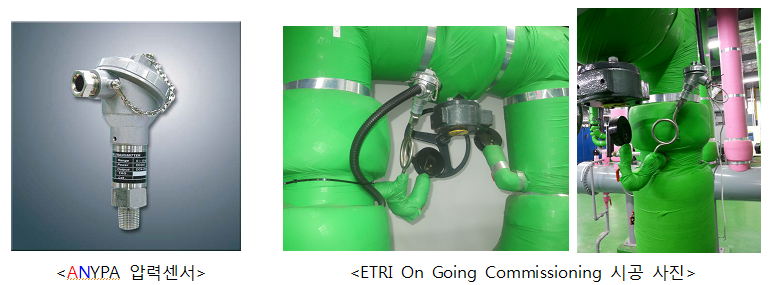

적용 사례 : ETRI, 서울시 산하건물 BEMS 외
